FCBAP (secc. BBNO) Herrería plano de obra

La Herrería ubicada en calle Rondeau entre calle Malvinas y vías del ferrocarril, fue el único edificio de los Talleres NO construído con fachada y ventanamiento hacia la calle.
Este galpón fué edificado por el FCBAP y habilitado en  agosto de 1906.
Una de las características del edificio eran las chimeneas, nueve en total, para ventilación de las fraguas visibles sobre la fachada principal y ubicadas entre los vanos de ésta, y además el sobretecho de la nave principal, que facilitaba la ventilación del local.
El techado a dos aguas de la planta principal estaba realizado con teja francesa.
El taller de Herrería contaba además con dos salas de calderas en su extremo oeste (hacia calle Malvinas) con techado de chapa galvanizada de menor altura y caída a una sola agua (cada sala) hacia el eje longitudinal del edificio.



Sector de fachada sobre calle Rondeau esquina Malvinas (extremo oeste), a la derecha del muro comienza el edificio de la Herrería.

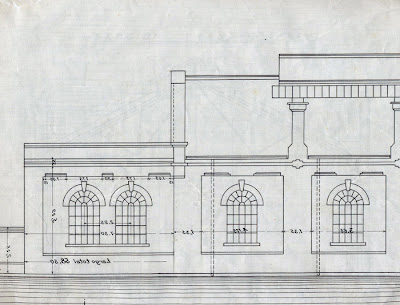

Sector parcial de fachada de la Herrería, a la izquierda (menor altura) la sala de caldera a la derecha de ésta parcial de la nave principal, observar entre los vanos la chimenea y sobre ésta el comienzo del sobretecho.



Sector medio del edificio con los arcos de medio punto en el ventanamiento y entre éstos la repetición de las chimeneas


Extremo este de la fachada


Fachada este de la Herrería con el acceso principal


Corte lado oeste donde se aprecian en primer plano las salas de calderas, atrás la nave principal.
